31 Gennaio 2019 Postato da: DanyPPC
[Sakura PCMCIA 4MB Card] Espansione PCMCIA A600
HOMEPAGE del progetto.

Su eBay si trovano anche i f:0"> PCB

Visto che AmigaPage ha tanti valorosi tecnici che creano e portano avanti piccoli ma utilissimi progetti per i nostri Amiga volevo segnalare questo progetto della Sakura PCMCIA Card.
Possiedo già una scheda assemblata e devo dire che funziona alla grande

->Continua<-

Commenti: 146  Aggiungi - Pagine: 1...-4-5-6-7-8


Pagine: -1-2-3-4- [5] -6-7-8-

Post inviati: 2347

Visulizza profilo Messaggio Personale
151.33.126.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 81
Mck 18 Maggio 2019    09:13:50
Majinga bel lavoro.
Sai se la scheda entra nel contenitore di metallo di una scheda PCMCIA (ho diverse schede pcmcia di modem 56k e vorrei inserirvi questa schedina. Il PCB per entrare deve essere max 85 x 53 mm. spessore PCB 0.5 mm con componenti saldati altezza max 4 mm).

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

Temibile Pirata

Post inviati: 1153

Visulizza profilo Messaggio Personale
62.11.75.*** Mozilla/5.0 (iPhone; CPU iPhone OS 10_3_3 like Mac OS X) AppleWebKit/603.3.8 (KHTML, like Gecko) Version/10.0 Mobile/14G60 Safari/602.1
Commento 82
SukkoPera 18 Maggio 2019    09:48:50
Grande, bel lavoro!

A500 Rev.3 1 MB, A500 1 MB, A500 Rev.6 1 MB Chip + 1.5 MB Slow, A500+ 2 MB Chip (riparato!), A600 2 MB Chip + A6095 + SD 4 GB, A600, A1200 + ACA1221EC... VIC20 e svariati C16 e C64

Post inviati: 337

Visulizza profilo Messaggio Personale
212.124.172.*** Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 83
sampedenawa 18 Maggio 2019    10:15:41
GRANDISSIMO !

Citazione

Sai se la scheda entra nel contenitore di metallo di una scheda PCMCIA


Questa di Mck è un'ottima idea .... riesci a verificare ? (in caso contrario se mi mandi un pdf scala 1:1 della board ne faccio una sagoma di carta e verifico io .....)

Post inviati: 913

Visulizza profilo Messaggio Personale
87.20.225.*** Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 84
majinga 18 Maggio 2019    10:48:00
Intanto un grazie a tutti, ma non è che ho fatto chissà che, la scheda era già pronta, io ho solo cercato di rifare il routing per renderla, si spera, più economica. E' un lavoro semplice, e io ci ho anche messo come al solito un eternità. SukkoPera poteva farlo in 15 minuti

@divina, le specifiche della scheda sono le stesse di prima, da quello che leggo dovrebbe funzionare senza problema sulle 1200.
Per i costi, direi che rimangono valide le ipotesi fatte nelle prime pagine della discussione. Ma adesso, se tutto va bene i PCB saranno economici. Il resto dei componenti dovrebbe trovarsi senza problemi, a parte le RAM, e non ho verificato per la CPLD.

@Mck, le dimensioni della scheda sono esattamente le stesse di prima, io non le ho toccate, ho solo leggermente arrotondato i due bordi posteriori, per il resto è tutto invariato.
Secondo le misure su KiCad la scheda è leggermente più alta di 53mm, risultano 53,749mm. Come lunghezza invece la scheda è 65,510mm

Inizialmente l'autore usava un case per PCMCIA tagliato, si trova ancora qualche foto in rete:
Immagine

Sulle ultime revisioni a quanto pare si usava un frame in plastica:
Immagine
altre foto qui: https://jensma.de/?p=790&lang=en
Con il frame forse lo switch potrebbe essere di intralcio, oppure andrebbe fatto uno scasso per farcelo entrare.

@sampedenawa
Io ti posso girare anche tutto il progetto per KiCad. Comunque lo spessore è quello del PCB + i componenti. Quindi 1.6mm + componenti. Non saprei dire lo spessore finale.

Post inviati: 337

Visulizza profilo Messaggio Personale
212.124.172.*** Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 85
sampedenawa 18 Maggio 2019    10:58:48
.. temo che sia quasi tempo di cercare di apporvvigionare i componenti .....

Metto le mani avanti: il programmatore per la CPLD dovrei già averlo, quindi se facciamo qualche scheda in "team" possiamo anche organizzarci in modo che le CPLD le possa programmare io, senza costringere chi non lo possiede ad acquistarlo. (Da considerare al momento che decidamo di farlo .. magari poi scopriamo che nel complesso ci costano di più le spedizioni postali che un programmatore CPLD a testa ....)

Post inviati: 913

Visulizza profilo Messaggio Personale
87.20.225.*** Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 86
majinga 18 Maggio 2019    11:09:27
In teoria uno dovrei averlo anche io. Ma concordo, è meglio evitare di spedircele avanti e indietro tra di noi, altrimenti tutto il risparmio va a farsi benedire

consulenza informatica ambito aziendale - appliance sicurezza - ambienti server multipiattaforma - servizi hosting - networking

Post inviati: 2860

Visulizza profilo Messaggio Personale
217.133.133.*** Mozilla/5.0 (Macintosh; Intel Mac OS X 10.12; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 87 in risposta al 84 di majinga
divina 18 Maggio 2019    19:22:53
Citazione

@divina, le specifiche della scheda sono le stesse di prima, da quello che leggo dovrebbe funzionare senza problema sulle 1200.
Per i costi, direi che rimangono valide le ipotesi fatte nelle prime pagine della discussione. Ma adesso, se tutto va bene i PCB saranno economici. Il resto dei componenti dovrebbe trovarsi senza problemi, a parte le RAM, e non ho verificato per la CPLD.


ok, grazie
Ricordo male o vi erano della espansioni RAM PCMCIA (per A600 ?) che rallentavano l' A1200 ?

Altra domanda, la scheda RAM PCMCIA in oggetto può essere inserita e rimossa ad amiga acceso ? in tal caso, è sufficiente effettuare un riavvio dell' amiga ?
Domando ciò perché volendo all' occorrenza utilizzare la scheda ethernet PCMCIA (es. con Envoy o ftp server) per trasferire file nell' amiga, mi piacerebbe evitare di dove spegnere e riaccendere l' amiga

Sarebbe fattibile realizzare (o magari esistono ?) una commutazione tra due schede PCMCIA inserite nell' amiga (per il motivo sopra indicato, ovvero tenendo inserire contemporaneamente RAM PCMCIA ed ethernet PCMCIA, potendo commutare dall' una all' altra senza doverle fisicamente rimuovere)

MorphOS 3.11 PowerMac G5 &&Pegasos2 G4 //AmigaOS4.1 FE - AMiGA4000T&D PPC/060 &&1200T&D &&600 &&500+ &&500 - Mac Intel &&PowerPc - x64 servers -


Post inviati: 913

Visulizza profilo Messaggio Personale
79.49.25.*** Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 88 in risposta al 87 di divina
majinga 18 Maggio 2019    19:31:19
Citazione

Ricordo male o vi erano della espansioni RAM PCMCIA (per A600 ?) che rallentavano l' A1200 ?

Non lo so, mai avute espansioni RAM su PCMCIA.

Citazione

Altra domanda, la scheda RAM PCMCIA in oggetto può essere inserita e rimossa ad amiga acceso ? in tal caso, è sufficiente effettuare un riavvio dell' amiga ?
Domando ciò perché volendo all' occorrenza utilizzare la scheda ethernet PCMCIA (es. con Envoy o ftp server) per trasferire file nell' amiga, mi piacerebbe evitare di dove spegnere e riaccendere l' amiga

Sarebbe fattibile realizzare (o magari esistono ?) una commutazione tra due schede PCMCIA inserite nell' amiga (per il motivo sopra indicato, ovvero tenendo inserire contemporaneamente RAM PCMCIA ed ethernet PCMCIA, potendo commutare dall' una all' altra senza doverle fisicamente rimuovere)


No e no. Non puoi rimuovere di punto in bianco 4MB di RAM, non credo che sia proprio previsto e se c'è della roba dentro che fine farebbe?
Lo spazio di indirizzi della PCMCIA è sempre lo stesso, lo si può usare per la FAST RAM o per le altre periferiche, ma non per entrambe contemporaneamente.

Se si ha bisogno di tenere libera la porta PCMCIA è meglio orientarsi su altri sistemi per la fast RAM.

consulenza informatica ambito aziendale - appliance sicurezza - ambienti server multipiattaforma - servizi hosting - networking

Post inviati: 2860

Visulizza profilo Messaggio Personale
217.133.133.*** Mozilla/5.0 (Macintosh; Intel Mac OS X 10.12; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 89 in risposta al 88 di majinga
divina 18 Maggio 2019    19:50:42
@majinga
lo supponevo, ma pensavo magari vi fosse qualche escamotage es, magari allocando la ram via software (piuttosto che in modo automatico) e poi dopo una commutazione non facendo roba sporca come si faceva una volta con schede RAM non autoconfiguranti

per il A600 l' alternativa in tal senso è la Furia 020, ma qui mi scoccia per via del metodo di collegamento alla mainboard (che non mi piace)

la RAM PCMCIA 4mb è una ottima soluzione per l' A600 per WHDLoad, unica scocciatura il trasferimento dei dati via ethernet ... oppure si potrebbe andare di plipbox ...

non si può avere tutto dalla vita

Commento modificato il 18/05/2019 alle ore 19:54:13


MorphOS 3.11 PowerMac G5 &&Pegasos2 G4 //AmigaOS4.1 FE - AMiGA4000T&D PPC/060 &&1200T&D &&600 &&500+ &&500 - Mac Intel &&PowerPc - x64 servers -


Post inviati: 913

Visulizza profilo Messaggio Personale
79.49.25.*** Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 90
majinga 18 Maggio 2019    19:58:52
Con la PCMCIA non si può fare, perché gli indirizzi fisici per accedere alla porta PCMCIA sono quelli e basta. Le schede che hanno accesso diretto alla CPU hanno più libertà di azione.

Su A600 purtroppo l'unico modo per mettere un espansione è sopra la CPU. O per fortuna, meglio in questo modo che niente.

La FURIA non è l'unica alternativa, se avete un po di pazienza
Ma il sistema di aggancio è sempre quello.

consulenza informatica ambito aziendale - appliance sicurezza - ambienti server multipiattaforma - servizi hosting - networking

Post inviati: 2860

Visulizza profilo Messaggio Personale
217.133.133.*** Mozilla/5.0 (Macintosh; Intel Mac OS X 10.12; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 91 in risposta al 90 di majinga
divina 18 Maggio 2019    20:05:59
Citazione

La FURIA non è l'unica alternativa, se avete un po di pazienza
Ma il sistema di aggancio è sempre quello.


uaw sta arrivando del nuovo p0rn per A600, grandi

MorphOS 3.11 PowerMac G5 &&Pegasos2 G4 //AmigaOS4.1 FE - AMiGA4000T&D PPC/060 &&1200T&D &&600 &&500+ &&500 - Mac Intel &&PowerPc - x64 servers -


Post inviati: 34

Visulizza profilo Messaggio Personale
93.37.178.*** Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/74.0.3729.157 Safari/537.36
Commento 92 in risposta al 88 di majinga
ZAdmin 18 Maggio 2019    22:35:21
Citazione

Citazione

Ricordo male o vi erano della espansioni RAM PCMCIA (per A600 ?) che rallentavano l' A1200 ?

Ciao
Lo standard PCMCIA è a 16bit (e funziona a 5volt), per cui anche l'accesso a memoria RAM sul bus PCMCIA è a 16bit.

Perfetto per l'A600 ma non per A1200 che è un sistema 32bit (l'accesso alla Fast RAM sul bus PCMCIA è a 16bit, quindi su A1200 il sistema deve eseguire due accessi per volta, invece che uno solo), questo è il motivo del rallentamento cui accenni.

Riguardo lo standard PCMCIA, l'evoluzione a 32bit fu il PC-Card (3,3volt); le card dei due formati non sono compatibili per la differente tensione di lavoro (gli slot PCMCIA non permettono l'inserimento di una PC-Card).

Commento modificato il 18/05/2019 alle ore 22:39:13

consulenza informatica ambito aziendale - appliance sicurezza - ambienti server multipiattaforma - servizi hosting - networking

Post inviati: 2860

Visulizza profilo Messaggio Personale
94.35.36.*** Mozilla/5.0 (iPhone; CPU iPhone OS 12_1_4 like Mac OS X) AppleWebKit/605.1.15 (KHTML, like Gecko) Version/12.0 Mobile/15E148 Safari/604.1
Commento 93
divina 19 Maggio 2019    00:15:33
grazie infatti il ricordo era che fossero a 16bit e pertanto non del tutto idonee per A1200
A livello pratico invece, ci potrebbe essere qualche impatto negativo in un utilizzo very light con WHDLoad ?

Commento modificato il 19/05/2019 alle ore 00:16:52


MorphOS 3.11 PowerMac G5 &&Pegasos2 G4 //AmigaOS4.1 FE - AMiGA4000T&D PPC/060 &&1200T&D &&600 &&500+ &&500 - Mac Intel &&PowerPc - x64 servers -


Post inviati: 34

Visulizza profilo Messaggio Personale
93.37.178.*** Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/74.0.3729.157 Safari/537.36
Commento 94 in risposta al 93 di divina
ZAdmin 19 Maggio 2019    02:49:07
Citazione

grazie infatti il ricordo era che fossero a 16bit e pertanto non del tutto idonee per A1200
A livello pratico invece, ci potrebbe essere qualche impatto negativo in un utilizzo very light con WHDLoad ?


Non più di tanto, non diventa certo più lento di un A600.

Però, parlo per me, rimane una strada che non praticherei anche per i motivi che ti hanno già indicato altri. Più appropriato usare la PCMCIA per accessori (ethernet, etc) che per la ram.

Temibile Pirata

Post inviati: 1153

Visulizza profilo Messaggio Personale
62.11.75.*** Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/71.0.3578.80 Safari/537.36
Commento 95 in risposta al 87 di divina
SukkoPera 19 Maggio 2019    12:49:43
Citazione

Altra domanda, la scheda RAM PCMCIA in oggetto può essere inserita e rimossa ad amiga acceso ? in tal caso, è sufficiente effettuare un riavvio dell' amiga ?


Se intendi che estraendo la scheda ad Amiga acceso, questo continui a funzionare e non vada in crash, certamente no. Se intendi che con un reset subito dopo "si riprenda", credo proprio di sì. Ricordo che la procedura di autoconfig viene eseguita ad ogni reset.

Dal punto di vista elettrico anche non dovrebbero esserci problemi, le schede PCMCIA dovrebbero essere fatte per l'hotplug, ma non ho idea se in Amiga questa cosa sia rispettata o meno.

A500 Rev.3 1 MB, A500 1 MB, A500 Rev.6 1 MB Chip + 1.5 MB Slow, A500+ 2 MB Chip (riparato!), A600 2 MB Chip + A6095 + SD 4 GB, A600, A1200 + ACA1221EC... VIC20 e svariati C16 e C64

Post inviati: 913

Visulizza profilo Messaggio Personale
79.36.209.*** Mozilla/5.0 (Linux; Android 8.1.0; TA-1032) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/74.0.3729.157 Mobile Safari/537.36
Commento 96
majinga 19 Maggio 2019    13:11:40
A livello software l'hotplug è gestito. La patch per il cardresret su 1200 serve proprio a quello.
A livello elettrico non lo so. L'hotplug prevede che il ground sia il primo a fare contatto, non sono sicuro che il connettore PCMCIA rispetti questa cosa.

cpiace64

Post inviati: 3586

Visulizza profilo Messaggio Personale
185.29.96.*** Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:66.0) Gecko/20100101 Firefox/66.0
Commento 97
cpiace64 19 Maggio 2019    16:08:46
con le cf si puo' con le ram no

Causa rompiscatole vari e ultime vicissitudini, sarò molto meno disponibile







Voglio la pace nel mondo, un'unica nazione, nessun confine, un'unica lingua e nessuna religione.

Post inviati: 913

Visulizza profilo Messaggio Personale
95.235.215.*** Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:67.0) Gecko/20100101 Firefox/67.0
Commento 98
majinga 27 Maggio 2019    19:23:26
Di nuovo un grattacapo con questa scheda. Mi sono arrivati i connettori PCMCIA, e non vanno bene.
Cioè vanno bene come connettori PCMCIA, ma non si adattano a questa scheda.
Sapevo che erano diversi come forma, ma speravo che come pin fossero compatibili. Invece no, quelli che mi sono arrivati hanno tutti i pin in linea su una sola fila. Mentre la scheda prevede due fine di pin, sopra e sotto.

Ho cercato il connettore specifico usato per questa scheda, ma non mi sembra facile da trovare.

@Mck, tu che tipo di connettore hai? Ed eventualmente dove lo hai preso?
Vorrei capire la reperibilità dei pezzi necessari per questa scheda. Non vorrei fare qualcosa che ci costruiamo solo per noi e chi si è visto si è visto. Vorrei che una volta pubblicato, tutti avessero la possibilità di costruirsene una.
Nel caso potrei provare a modificare la scheda per usare i connettori che ho io.

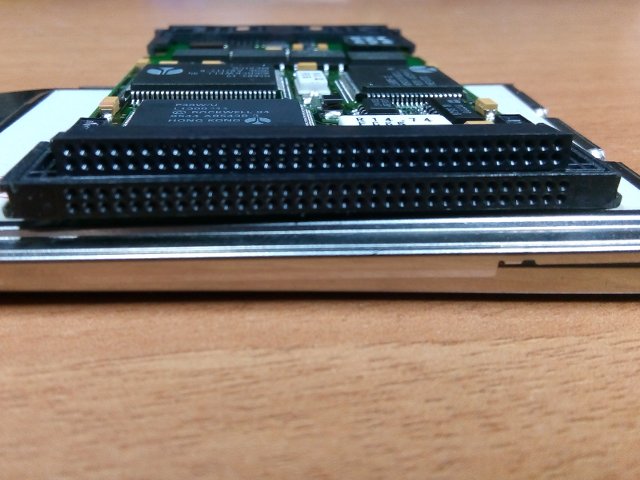

Ho anche provato ad aprire un vecchi modem PCMCIA che avevo in casa, per vedere che tipo di connettore monta.

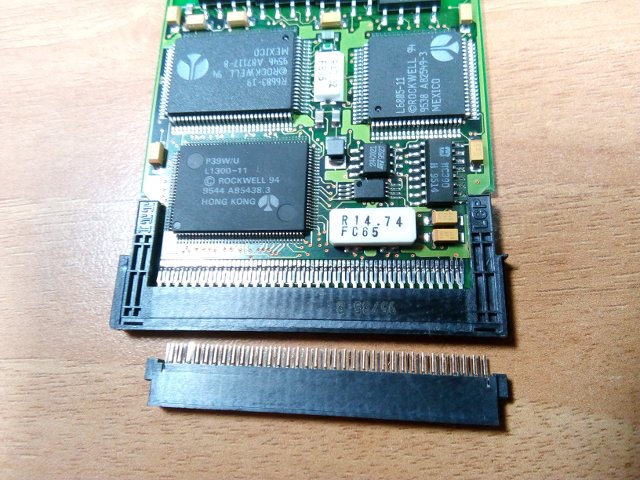

E' diverso come forma da quelli che ho io, ma il tipo di montaggio è lo stesso, e sono compatibili a livello di pin.

Immagine
Immagine
Immagine

Post inviati: 2347

Visulizza profilo Messaggio Personale
151.33.126.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 99
Mck 28 Maggio 2019    09:55:01
Io connettori nuovi non ne ho li avrei recuperati da vecchie schede di modem 56k.
Ho sia il modello come da tue foto sia quello con i pin sui due lati del pcb spessore.

Immagine

Immagine

Se ti serve ti spedisco un connettore.
Certo che se non si trovano nuovi è un guaio.

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

cpiace64

Post inviati: 3586

Visulizza profilo Messaggio Personale
93.36.91.*** Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:67.0) Gecko/20100101 Firefox/67.0
Commento 100
cpiace64 28 Maggio 2019    10:03:44
io presi alcuni connettori per fare degli esperimenti, devo vedere dove li ho messi, purtroppo regna il disordine nel mio angolo, forse faccio prima a vedere gli ordini da mouser

Causa rompiscatole vari e ultime vicissitudini, sarò molto meno disponibile







Voglio la pace nel mondo, un'unica nazione, nessun confine, un'unica lingua e nessuna religione.

Pagine: -1-2-3-4- [5] -6-7-8-

Utenti Online
Utenti registrati: 956 dal 1 Gennaio 2006
di cui online: 4 registrati - amiwell79 - Loom4ever - Kyle - majinga -
12 non registrati

Benvenuto all'ultimo utente registrato: Exc3ss

Buon Compleanno a Dandolo -

© Amigapage 1998 - 2007 - Sito italiano dedicato alla piattaforma Amiga ed evoluzioni varie.
Struttura del sito interamente ideata e realizzata da Marco Lovera e Alessandra Lovera - Tutto il materiale inserito all'interno del sito Ť dei rispettivi autori/creatori.
E' assolutamente vietata la riproduzione o la manipolazione di tutti i contenuti o parte di essi senza l'esplicito consenso degli amministratori e degli autori/creatori.

Eseguito in 0.21904110908508 secondi
