06 Dicembre 2017 Postato da: carlo
Anomalie Hardware A4000 SX32/030 CD32
Oggi mi sono deciso a riaccendere il mio A4000/060 defunto per ricordare quele erano i suoi malanni, diverso da quello che ricordavo si è acceso quindi non era un problema alimentatore, poi ho provato a collegarlo ad una TV dall'uscita PAL e niente solo schermo Nero, praticamente nessun segnale, qualcuno ha qualche idea su dove intervenire da "non tecnico", preciso che A400 non ha la Batteria mi fu tolta dall'assistenza più di 25 anni fà.
Per togliermi ogni dubbio sul collegamento Scart alla TV ho provato a collegare il CD32 con espansione SX32 che ha la stessa uscita PAL di A4000, bene anzi male anche il CD32 si comportava allo stesso modo, schermo nero, Hardisk da 2.5 che si muoveva ma il lettore CD restava fermo anche se si introduceva un gioco su CD.
Fatto un po' di verifiche ho notato un componente sulla scheda inserita nello slot della SX32, credo una batteria che era in cattive condizioni presenta il classico polverino dell'acido perso (vedi screenshot)

->Continua<-

Commenti: 116  Aggiungi - Pagine: 1...-2-3-4-5-6

Indice: forum / Hardware Amiga in generale

Pagine: -1-2-3-4-5- [6] -

Post inviati: 4123

Visulizza profilo Messaggio Personale
151.32.181.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 101
Mck 13 Dicembre 2017    09:44:23
Si con appositi strumenti che sicuramente non avrai.
Ti costa meno sostituire il condensatore che comperare uno strumento per controllarlo.

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
87.3.252.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 102
carlo 13 Dicembre 2017    10:27:31
Grazie per la tua disponibilità e professionalità!

Post inviati: 4123

Visulizza profilo Messaggio Personale
151.32.181.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 103
Mck 13 Dicembre 2017    15:43:58
Figurati se mi servirà un aiuto su qualche programma sai tu ad aiutarmi.

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
87.3.252.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 104
carlo 13 Dicembre 2017    15:46:55
Citazione

Figurati se mi servirà un aiuto su qualche programma sai tu ad aiutarmi.

Con molto piacere !

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
79.55.255.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 105
carlo 22 Dicembre 2017    12:18:59
Ciao Mck, scusami sfrutto ancora la tua esperienza hardware o di qualche altro nostro bravo tecnico senza aprire un'altro post.

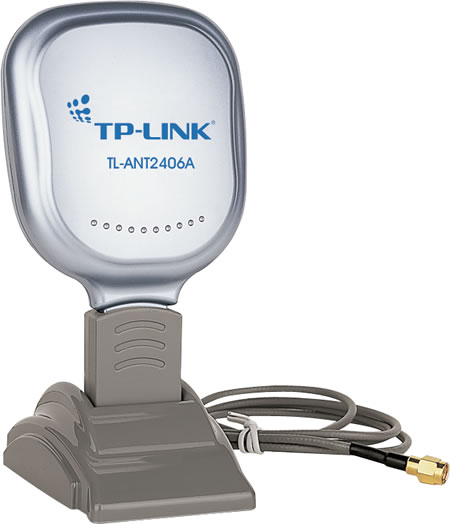

Devo sostituire lo spinotto a QUESTA Antenna WiFI, ho comprato lo spinotto in città da "Melchioni Elettronica" ma nella piccola confezione non ci sono istruzioni. Ho sempre sostituito spinotti di vario tipo senza problemi, ma questo è un po' particolare, è composto da un piccolo tubicino da inserire nella parte centrale spinotto ed un'altro più grosso da copertura, volevo sapere se il filo centrale e massa antenna vanno saldati o solo infilati, dico questo perchè nel piccolo tubicino dove va il filo centrale una stagnatura potrebbe otturare parte del tubicino "anima" che poi andrà ad accoppiarsi con il maschio dietro la Scheda WiFi PCI del PC Fisso, questa è la confezione spinotto.
Immagine

Commento modificato il 22/12/2017 alle ore 12:37:36

Pegasus RyuSei Ken

Post inviati: 10185

Visulizza profilo Messaggio Personale
79.17.124.*** Mozilla/5.0 (Windows NT 6.1; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/63.0.3239.84 Safari/537.36
Commento 106
Seiya 22 Dicembre 2017    13:47:39
[OT]
Carlo, forse i nomi di negozi "locali" della tua città "estranei al mondo amiga" non dovrebbero essere menzionati [/OT]


2.234.155.*** Mozilla/5.0 (Windows NT 6.1; Win64; x64; rv:57.0) Gecko/20100101 Firefox/57.0
Commento 107
cip060 22 Dicembre 2017    13:50:23
Citazione

[OT]
Carlo, forse i nomi di negozi "locali" della tua città "estranei al mondo amiga" non dovrebbero essere menzionati [/OT]


Ci sei o ti fai ?
sempre piu acidi qua'

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
79.55.255.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 108
carlo 22 Dicembre 2017    14:51:17
Citazione

[OT]
Carlo, forse i nomi di negozi "locali" della tua città "estranei al mondo amiga" non dovrebbero essere menzionati [/OT]

Seiya perchè non conti fino a 10 prima di scrivere cavolate? su un Amiga o AROS è proibito usare Schede e Antenne Wifi, quell'antenna la uso per un PC molto distante dal Router dove è installato AROS e WinUAE che usano quella Scheda di rete Wireless.
Negozi Locali ? ma dove vivi? Melchioni da più di 70 anni distribuisce sia in Italia che in Europa prodotti elettronici, dal link postato vedi quanti rivenditori ci sono nella tua Regione.

Commento modificato il 22/12/2017 alle ore 20:58:48

Post inviati: 4123

Visulizza profilo Messaggio Personale
151.32.176.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 109
Mck 22 Dicembre 2017    15:38:12
E' più difficile spiegare cosa fare che farlo.
Se ho capito bene non serve nessuna saldatura.
Il tuo cavo è cosi composto, partendo dall'esterno, guaina isolante morbida -> calza di massa -> guaina isolante rigida -> caso centrale rigido.
Come procedere taglia, circa 1 CM., tutto tranne il cavo centrale.
Taglia qualche mm. la guaina esterne e la calza.
Infila il connettore. Il cavo centrale va posto in un foro del connettore.
La parte a forma di rete va inserita sotto la guaina esterna o anche sotto la calza (dipende dal diametro della parte retata del connettore).
Taglia la parte sporgente del filo centrale dal connettore.
Operazione conclusa.
Spero di essere stato chiaro.

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
79.55.255.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 110
carlo 22 Dicembre 2017    16:45:13
Si Mck grazie è quello che avevo immaginato, ti chiedevo questo perchè l'originale era saldato e quando il filo si è spezzato nel saldare probabilmente si era otturato parte del tubicino, ho chiesto prima di fargli fare la stessa fine
Mi dispiceva perdere quell'antenna molto potente al limite della legalità, se non sbaglio c'è un limite massimo che per legge non si può superare, dammi conferma.
Aggiungo che il cavo è come quello TV solo che è piccolo di diametro il filo centrale non è filo unico ma multifilo probabilmente questo gli permette di essere "diciamo avvitato" nel picoolo cilindretto

Commento modificato il 22/12/2017 alle ore 18:02:36

Post inviati: 4123

Visulizza profilo Messaggio Personale
151.32.182.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 111
Mck 23 Dicembre 2017    09:15:58
Si allora il filo centrale devi in filarlo nel cilindretto.
Hai anche un cilindro più grosso che penso vada messo esternamente a tutto il cavo e poi ricoperto dalla guaina nera.

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
79.55.255.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 112
carlo 23 Dicembre 2017    10:15:20
Ok grazie, l'unico mio dubbio sono i filamenti della massa abbastanza fitta che andranno sul secondo cilindretto dove poi la guaina nera farà da collante.

Post inviati: 4123

Visulizza profilo Messaggio Personale
151.32.182.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 113
Mck 23 Dicembre 2017    10:24:48
Li dipenda dal diametro del cavo e del connettore. La parte retinata del connettore può essere solo infilato come spiegato prima oppure va tolta la guaina esterna del cavo e infilato il connettore e poi coperta la calza con la guaina a parte.

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
79.55.255.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 114
carlo 23 Dicembre 2017    11:14:56
Allora Mck, ho provato ma lo spinotto non ha una buona tenuta considerando che va avvitato sulla Scheda del PC, guardando con la lente ho notato che il cilindretto piccolo non è comunicante, il due fori interni hanno una profondità diversa credo che quello meno profondo si accoppierà con il maschio della Sheda Wifi sempre su questo lato c'è un piccolo buchetto (vedi screenshot), questo mi fa pensare che forse occorre stagnare, tu che dici?
Immagine

Commento modificato il 23/12/2017 alle ore 11:18:21

Post inviati: 4123

Visulizza profilo Messaggio Personale
151.32.182.*** Mozilla/5.0 (X11; Linux x86_64; rv:52.0) Gecko/20100101 Firefox/52.0
Commento 115
Mck 23 Dicembre 2017    15:23:52
Il cilindro per il filo interno se non resta saldo allora forse va saldato.

I MIEI AMIGA

4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32

CLONI AMIGA

Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6

AfAOne

Post inviati: 11780

Visulizza profilo Messaggio Personale
79.55.255.*** Mozilla/5.0 (Windows NT 6.1; rv:58.0) Gecko/20100101 Firefox/58.0
Commento 116
carlo 23 Dicembre 2017    15:35:14
Si è quello che farò, sulla foto il cilindro sembra essere grande ma si tratta di un oggetto piccolissimo che a stenti riesci a gestirlo fra le mani e a vedere i buchetti.
