12 Aprile 2020 Postato da: amiga1200 Amiga 500+ e KICKSWITH KS102W - KS104W

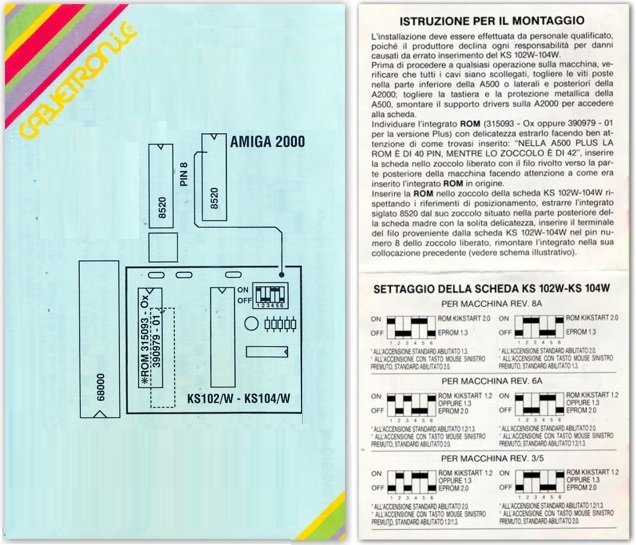

Scusate ma non ho più il manuale... Ho notato che la rom.oroginale con l'adesivo tondo rosso non funziona anche se provo a metterla direttamente su amiga... Ho provato sia la 1.3 che la 2.4 e vanno ma non sullo switch .. dove devo mettere il cavetto e gli switch blu?? Se inserisco il cavo al Pin 8 da destra della CIA A rimane schermo nero... Modificato il 12/04/2020 alle ore 23:10:04

Commenti: 13  Aggiungi  - Leggi

Indice: forum / Hardware Amiga in generale

consulenza informatica ambito aziendale - appliance sicurezza - ambienti server multipiattaforma - servizi hosting - networking Post inviati: 6417 Commento 1 divina 12 Aprile 2020    23:19:04 della ESI ho un KS106W (non ha jumper) di cui avevo trovato una interessante procedura per migliorarlo ... ed un altro KA015 LC (che utilizzo felicemente in A2000 con KS 3.1 e 1.3) https://www.bigbookofamigahardware.com/bboah/produ ct.aspx?id=674 Sarebbe interessante trovare i manuali di tutti questi KS switchers della ESI ... mi aggiungo alla tua richiesta lunga vita al popolo ucraino massacrato dal criminale nazista Putin - fuck Putin - by Måneskin Hey Hey Rise Up - by vecchietti Pink Floyd Gasoline - by Måneskin Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 2 amiga1200 12 Aprile 2020    23:24:49 L'ho tolta tempo fa perché ha i piedini troppo lunghi e rimane molto alta rendendo difficile rimettere la schermatura.Ne volevo tagliare i piedini, ma non l'ho ancora fatto. ma ora che l'ho rimessa senza aver tagliato l toccato nulla... la rom aggiuntiva non va piu e neppure lo swirch... Ma le rom vanno se le monto su amiga... forse mi si sono spostati pulsantini bianchi sullo switch bianco ..?? L'ho comprato senza scatola e non trovo la fotocopia x le indicazioni dello switch... chi mi aiuta? Commento modificato il 13/04/2020 alle ore 08:51:12 Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501 Post inviati: 4183 Commento 3 Mck 13 Aprile 2020    14:32:01 Sposto in richieste di aiuto. I MIEI AMIGA 4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32 CLONI AMIGA Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6 Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 4 amiga1200 13 Aprile 2020    17:13:24 nessuno sa rispondermi? Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501 cpiace64 Post inviati: 4696 Commento 5 cpiace64 13 Aprile 2020    19:19:54 Cabletronic KS104W. Poiché la piedinatura della EPROM 1.3 e 3.1 o di inserire la ROM 3.1 al posto di quella 1.3 invertendo le priorità dei chip nello switcher. Nel KSl04W ci sono sei ponticelli che devono essere impostati in accordo alla revisione della motherboard dell'A500 o dell'A2000. Per invertire le priorità tra ROM ed EPROM si devono spostare i ponticelli 3, 4, 5 e 6 nella posizione opposta; inoltre, a seconda della motherboard, vanno spostati anche il primo, oppure il primo e secondo o nessuno dei due. tratto da "Il tecnico risponde" Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 6 amiga1200 13 Aprile 2020    20:32:58 L'ho letto... ma non so cosa voglia dire.... Io ho una a500+ rev8 Forse va bene SOLO con la a500? Commento modificato il 13/04/2020 alle ore 20:53:21 Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501 cpiace64 Post inviati: 4696 Commento 7 cpiace64 13 Aprile 2020    21:27:12 Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 8 amiga1200 13 Aprile 2020    22:10:51 Grazie... ma non funziona anche se seguo la guida..... Metto la rom 2.0 a sinistra e quindi in corrispondenza della rom 2.0 originale ed a destra la 1.3...ma nulla!! Vuol dire che x qualche motivo, si è rotto senza averlo usato x 1 anno Ho anche pulito lo switch celeste con l'alcool isopropilico, sperando in qualche falso contatto come per il lettore floppy. Pero' ho notato che u a volta ha fatto blu o rosso o viola..... ma è un caso che lo abbia fatto! Mai bianco... Ho anche estratto la CIA A ed inserito il filo e rimessa, ma rimane sempre non serrato Devo provarlo sulla a 500 ora che ho lo schema dello switch dato da cipiace Potete consigliarmi uno switch? Ne esistono ttripli? 1.3 2.04 3.1 Vale la pena coprare il wb 3.1.4 e le relative rom? Commento modificato il 14/04/2020 alle ore 15:29:20 Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501 Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 9 amiga1200 23 Giugno 2024    17:27:27 Riprendo questa mia vecchia discussione per una ulteriore domanda Quella squisita persona che rispinde al nome cpiace mi ha riparato la a500+ ed ora l'ho rimontato e funziona da dio con 1mb+512kb nella botola..... Ho riprovato la romswitch di cui parlavo , ma nulla. Se provo le singole rom direttamente su sk madre, funzionano.... Ho provato anche le varie combinazioni dello switch sulla sk switch ma nulla. ( magari erano sbagliate). DOMANDA: Dicono di inserire il cavetto al pin8 della CIA Io lo metto sulla CIA di sinistra cioè dalla parte dell'alimentazione e conto il pin 8 da destra ....cioè partendo dal lato del Floppy Potrebbe essere spezzato il cavetto? 8 anni fa quando ho scritto la prima volta credo di ricordarmi che se mettevo solo una rom sullo switch (1.3 o slo 2.00) partiva ma devo fare delle prove. Idee cosa abbia sta scheda? Commento modificato il 23/06/2024 alle ore 17:29:37 Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501 Post inviati: 4183 Commento 10 Mck 24 Giugno 2024    16:38:27 Parti dal pin della cia dove appare la scritta U7 e spostati verso SX per raggiungere il pin 8. La commutazione delle rom del KS avviene attraverso la pressione del tasto DX del mouse. I MIEI AMIGA 4000T OS 3.9 PPC/68060 + CyberVisio 64/3D + HD 20g + DVD - 4000D in Tower OS 3.9 PPC/68060 Ram 128M + ram scheda 2+16M + zip 100M + Ide HD 40G + usb Deneb + V-Lab + Toccata + Mediator con: Woodoo 3 + Scheda rete + Impact Vision 24 - 4000D OS 3.9 68060 ram 32m + ram scheda 2+16M + HD 20g + zip 100 ide + DVD + V-lab + Seriale veloce + Scheda video EGS- 3000T OS 3.9 PPC/68060 128M + HD scsi 10G + Usb Deneb + CD sCSI + mediator con: scheda rete + controllo SCSI Adaptec + scheda audio + Voodoo 5 - 3000 OS 3.1 68040 + emulatore pc 286 - 2000 processore 68030 + genlock + espansione ram + emulatore pc 8080 - 1200 Tower OS 3.9 PPC/68060 + HD 20G + Mediator con: scheda rete - 1200 OS 3.1 68060 + HD 20G + Scheda rete pcmcia - 1000 espansione Ram 4M - 600 con espansione ram + HD5G - 500 Plus con espansione ram - 500 con espansione ram - CDTV - CD32 CLONI AMIGA Sam440ep-Flex OS 4.1 - EFIKA MorphOS 2.6 Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 11 amiga1200 24 Giugno 2024    23:13:44 Non lo vedo U7 Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501 Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 12 amiga1200 25 Giugno 2024    09:18:54 Ecco lo schema ed io lho sempre montato bene il Pin 8 Le rom vanno, il microswitch blu e settato bene, l'ho pure pulito con l'alcool isopropilico ma nulla , la a500+ funziona benissimo..... Deve esserci qualcosa sullo switch..... C'è un piccolo integrato. Mi faccio sostituire quello è io file....di più non so cosa possa essere... Ma io punto è: Avendo la a500+ con a501 e quindi 1mb+ 0.5 volevo avere lo switch con 1.3+.20 per la compatibilità...... E poi attaccarla al GVP IMPACT II invece della a500 512+512+8mb Commento modificato il 25/06/2024 alle ore 09:21:07 Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501 Uso solo hardware Amiga" .... DIFFIDO delle imitazioni moderne. Post inviati: 2688 Commento 13 amiga1200 27 Giugno 2024    09:28:47 Ho fatto delle prove. Ripeto, le rom funzionano poiché se le metto su sk madre a500+ vanno e funzionano entrambe anche se le inserisco sul primo zoccolo dello switch; x primo si intende quello soprastante a quello della A500+ Ma se metto le rom sul secondo zoccolo, anche se provo qualunque configurazione delbmicroswitch blu e premo all'avvio il tasto sinistro del mouse, lo schermo dapprima rimane nero e poi rosso scuro con interferenze nere e rumore ZZZZZZZZZZZZZZZZZZZ. Sullo switch ci sono 3/4 resistenze un cip e 3 cose blu che non sono cosa siano ed altro cosetto. Sarà qualcosa di LORO?. Le piste sembrano integre. Forse devo cambiare il secondo zoccolo? Potrebbe essere la CIA? Commento modificato il 27/06/2024 alle ore 09:32:54 Amiga 1200 +PPC330 (ex160Mhz)+68040rc &256MB (128x2)+ Bvision + MKII + FASTATA + ZIP 100 etc etc Amiga 500 + A501 + GVP IMPACT II (HD 52mb) A500+ + A501
